Handkurbel-Wechselstrom- und Gleichstromgeneratormodell Physik Faraday-Handkurbelgenerator Elektromagnetische Stromerzeugung Lehrinstrument Handkurbel-Wechselstrom- und Gleichstromgeneratoren

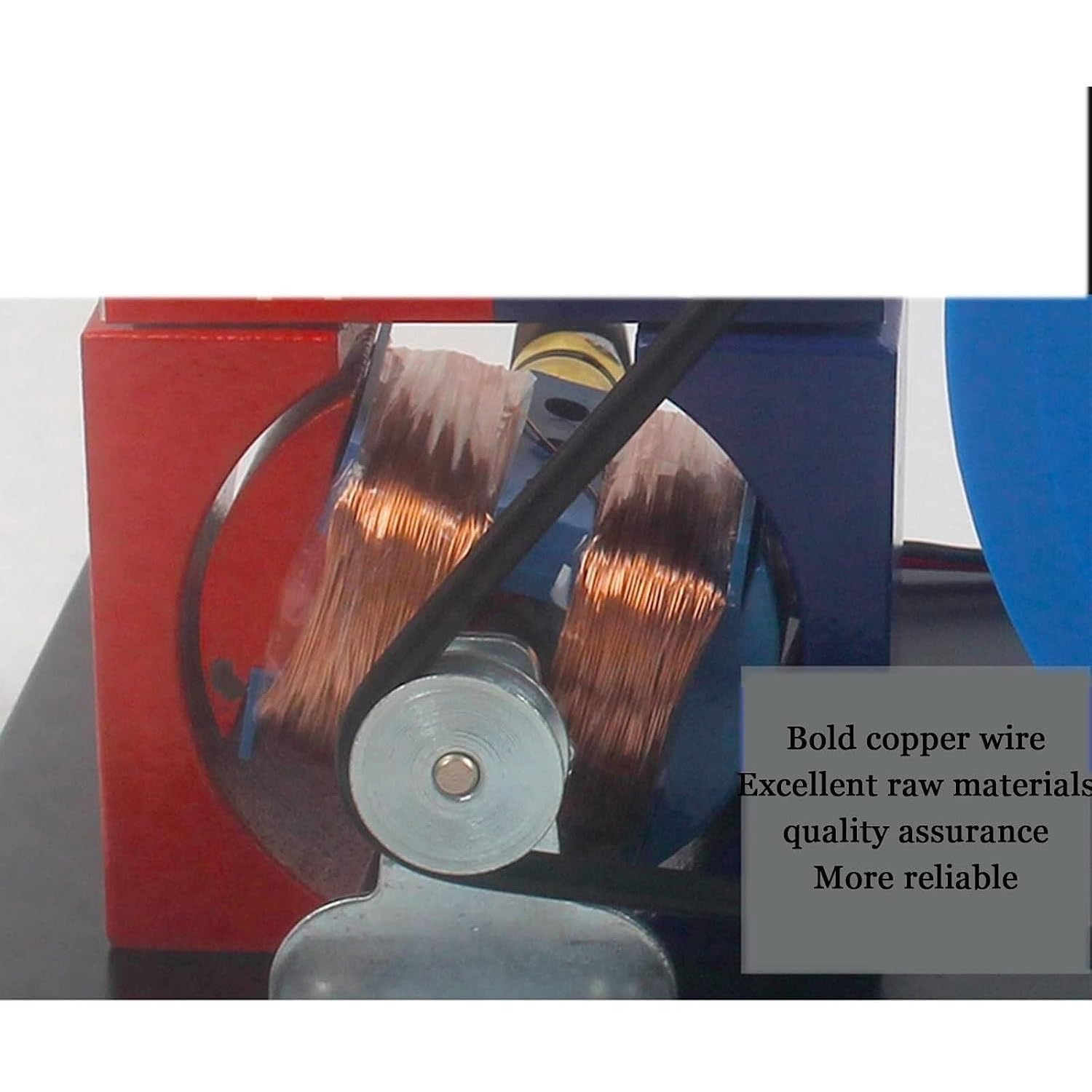

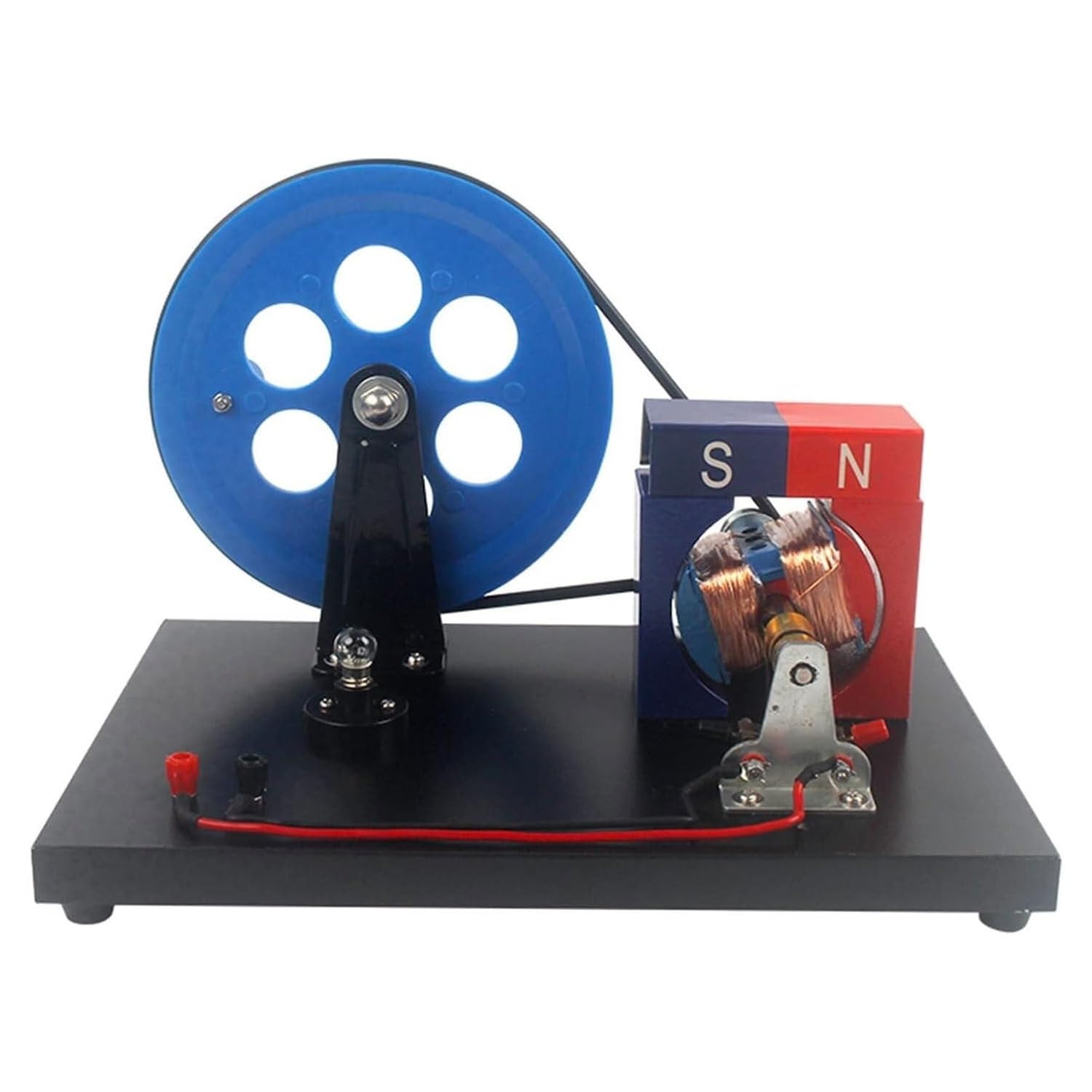

- Bei diesem Instrument handelt es sich um einen Permanentmagneten, der ein Magnetfeld erzeugt, um den Anker oder Generator zu drehen. Es besteht aus Stator, Rotor, Bürste, Bodenplatte und manuellem Mechanismus.
- Wenn sich die Ankerspule in einem Permanentmagnetfeld dreht, ändert sich die Richtung der Schnittlinie der Spule periodisch, und auch die Richtung und Größe der induzierten elektromotorischen Kraft ändern sich periodisch, d. h. es wird Wechselstrom erzeugt.
- Über den Kollektorring und die Bürsten des Kommutators wird Wechselstrom nach außen zugeführt. Wenn die Bürsten in die Mitte des Schleifrings bewegt werden, wo der Kupferhalbring gleichgerichtet wird, ist der Ausgang Gleichstrom.
- Um den Generator zu demonstrieren, bewegen Sie zunächst die Bürsten auf den gesamten Ringteil des Stromsammelrings und verwenden Sie dann einen verschiebbaren Rheostat und einen Gleichstrommesser, um einen externen Stromkreis zu bilden.
- Schließen Sie das Ausgangsende des Generators an, um den Rotor des Generators langsam zu drehen. Das Amperemeter zeigt deutlich die Richtung der Stromänderung an, oder Sie können zur Demonstration ein Gleichstromvoltmeter verwenden, um es an das Ausgangsende anzuschließen
